概述

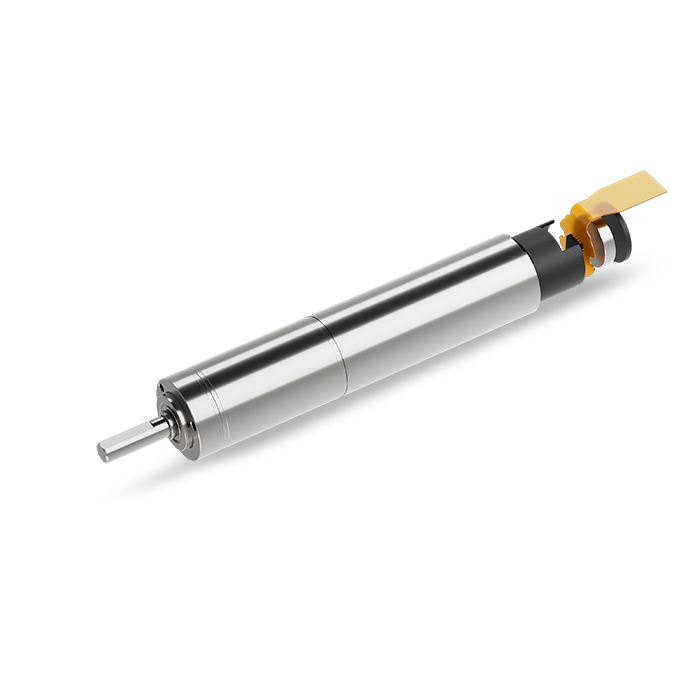

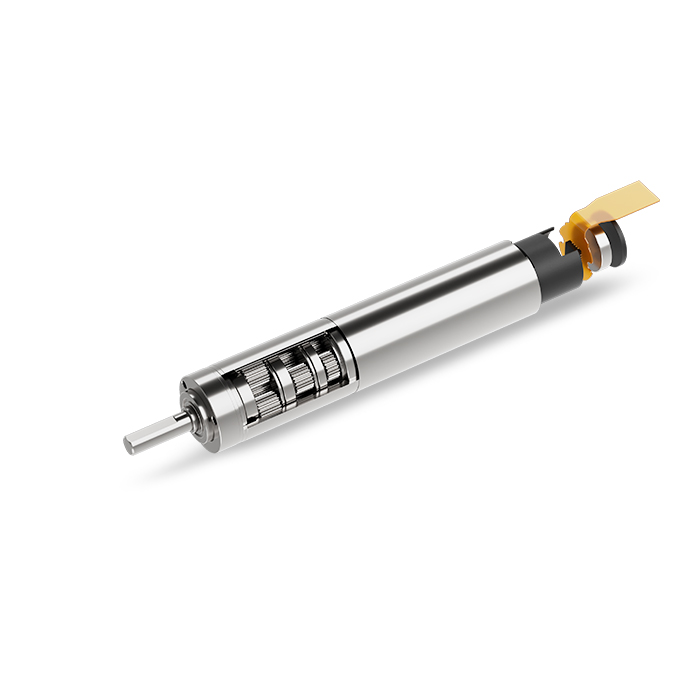

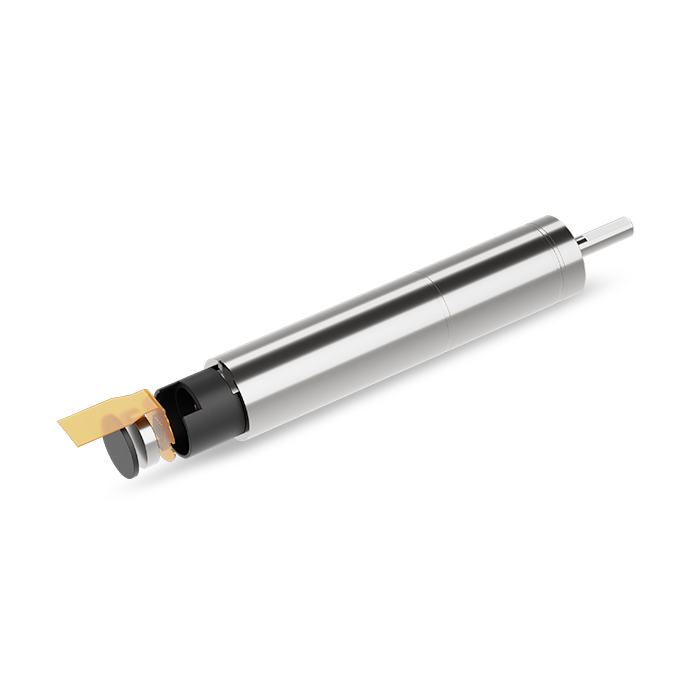

    12mm高性能電機（138）










    產品型號：ZWSMD012012-138-01


    外直徑（mm）：12


    總長度（mm max ）：63.8


    速比：138:1


    額定電壓（VDC）：12


    空載轉速（RPM）：65.3±10%


    空載電流（mA MAX）：85


    額定負載力矩（KG.CM）：3.5


    額定負載轉速（RPM）：45.6±10%


    額定負載電流（mA Max）：500


    壽命：大于1000H(額定負載正60S,停40S,反60S,停40S)


    噪音：變音小于2dB,穩定后不超出55dB(側面10CM,無防風罩測試)

































馬達線序




PIN A
H-
黑
0.38特氟龍




PIN B
H+ 5±0.5V
紅
0.39特氟龍




PIN C
HU
藍
0.40特氟龍




PIN D
HV
黃
0.41特氟龍




PIN E
HW
白
0.42特氟龍




PIN F
MOTOR W
紅
UL3302 28#




PIN G
MOTOR V
黑
UL3302 28#




PIN H
MOTOR U
白
UL3302 28#

































磁編線序




PIN 1
Vcc(3.3-5V)




PIN 2
GND




PIN 3
通道A




PIN 4
通道B




PIN 5
通道Z

































電機參數




電機型號
SM012012-F01空心杯無刷電機




額定電壓（V DC）
12




空載轉速（RPM）
9028±10%




空載電流（mA MAX）
10




額定負載力矩（G.CM）
40




額定負載轉速（RPM）
5510±10%




額定負載電流（mA MAX）
390




堵轉力矩（G.CM MIN）
100


































編碼器參數




編碼器型號
SM012012 Φ12mm




供電電壓（V）
3.3-5




工作電流（mA）
10




通道數
2~3




每旋轉一周的脈沖數
1~1024




最高轉速（rpm）
55000




溫度（℃）
-40~125































*注：以上具體參數可根據客戶要求定制。

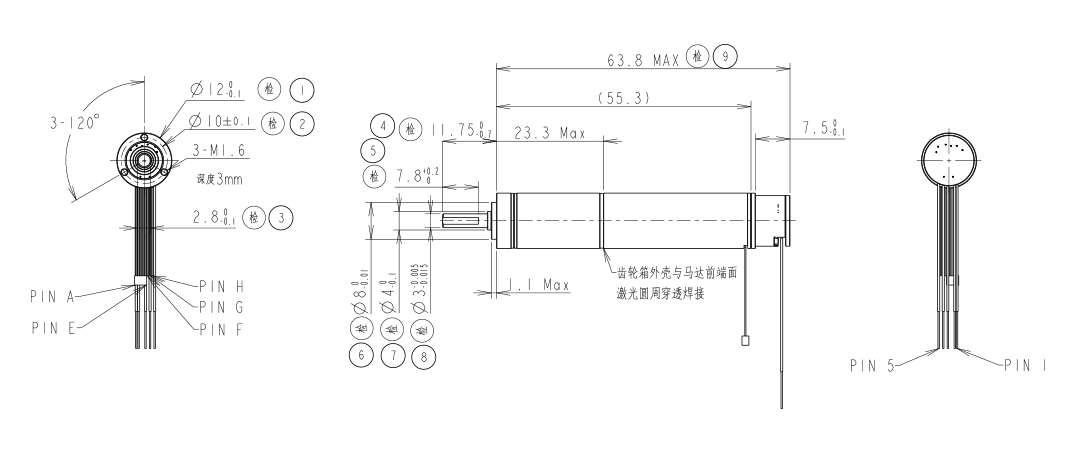

    設計圖紙
